在 AI 算力持续升级的浪潮中，A100 算力底板的技术复杂度随算力需求同步攀升。其采用 16 层以上高密度 PCB 板设计，集成数百个元器件与数千条高速信号线路，线宽仅为 0.1 毫米，这种极致的集成化设计虽提升了算力传输效率，却给维修工作带来巨大挑战，A100 算力底板维修已成为考验机构技术实力的 “试金石”。

A100 算力底板的核心维修难点集中在三个维度。首先是高速信号线路的修复困境，其搭载的 PCIe 4.0 接口与 HBM2e 显存通道需传输每秒数十 GB 的数据，线路一旦出现微短路或阻抗异常，便会引发算力衰减或数据丢包，而普通万用表无法检测这类微小故障。其次是 BGA 接口的重植难题，底板上的 GPU 接口包含上千个引脚，引脚间距仅 0.5 毫米，手工焊接极易出现虚焊或连锡，修复成功率不足 40%。最后是维修后的信号校准障碍，修复后的线路若未进行精准校准，信号延迟可能增加 20% 以上，无法满足 A100 显卡的高频运行需求。

从国际技术动态来看，原厂维修多依赖自动化设备与专属校准软件，但服务门槛高、周期长，中小企业难以负担。国内市场中，多数维修机构仍采用传统维修手段，在高密度电路修复上力不从心。某科研院所曾因 A100 算力底板信号线路故障，导致大模型训练频繁中断，尝试多家维修商后均因技术不足无果，最终只能高价更换新底板，成本大幅增加。行业数据显示，掌握高密度电路修复技术的机构，能将 A100 算力底板维修成本降低 70%，且修复周期缩短 80%，技术优势极为突出。

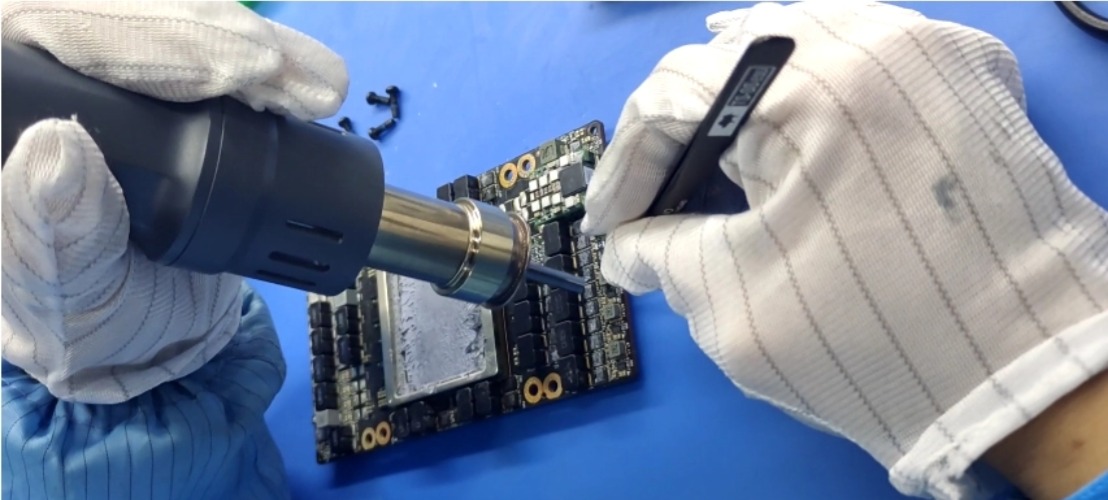

捷智算GPU维修凭借多年技术攻坚，在 A100 算力底板维修的核心技术领域实现突破。针对高速信号线路检测难题，捷智算GPU维修中心引进了高精度信号分析仪，配合自主研发的微型探针阵列，能捕捉到皮秒级信号波动，精准定位线路故障点，检测精度较传统设备提升 10 倍。面对 BGA 接口重植困境，捷智算GPU维修中心采用全自动恒温焊接平台，通过激光定位系统实现引脚精准对齐，焊接温度误差控制在 ±1℃，将接口修复成功率提升至 95% 以上。

更关键的是，捷智算GPU维修中心将技术能力与数字化系统深度融合，其 GPU 数字化维修系统内置 A100 算力底板的原厂信号参数模型。维修完成后，系统可自动开展信号完整性测试、阻抗匹配校准等 8 项检测，确保修复后的底板信号传输延迟控制在 5 纳秒以内，与原厂标准保持一致。某云计算企业曾有 50 块 A100 算力底板因 BGA 接口虚焊导致显卡无法识别，捷智算通过数字化系统快速诊断后，采用自动化焊接技术批量修复，仅用 2 天便完成全部维修，经后续 1 个月运行监测，故障复发率为零。

为应对技术迭代带来的新挑战，捷智算GPU维修团队建立未来将开设技术研发专班，针对 A100 算力底板的不同版本型号，持续更新维修工艺与检测参数。同时，通过与上游 PCB 厂商合作，提前获取新一代底板的设计资料，确保维修技术与硬件升级同步。未来，捷智算GPU维修中心不断专研技术，持续破解 A100 算力底板维修的技术难题，为算力设备稳定运行提供核心支撑。

捷智算GPU维修中心专注英伟达 GPU 维修，支持消费级、专业级及数据中心级 GPU，像 A100、H100、H800 等型号都能维修。无论是显存故障、核心虚焊、供电模块损坏等物理损坏，还是显卡、模组、底板、链接器、PCB 版维修，都能精准修复，修复率高达95%。团队深耕行业 10 年，积累超 1 万 + 成功维修案例，拥有芯片级维修经验，对 GPU 架构与生产工艺了如指掌，技术实力过硬。配备 BGA 返修台、高精度检测仪器等先进设备，遵循原厂级工艺标准操作，确保维修质量可靠，让修复后的 GPU 稳定如初。坚持使用原厂或认证级替代配件，从源头保障设备质量，有效延长 GPU 使用寿命，降低长期运维成本。
